Barrena: Herramienta para perforar pozos de aceite y/o gas. Una barrena consiste de
un elemento de corte y de un elemento de circulación. El elemento de corte puede ser
de acero dentado, botones de carburo de tungsteno o de diamante. El elemento de
circulación esta constituido por conductos que permiten que el fluido pase a través de la
barrena y utilice la corriente hidráulica del lodo para mejorar la velocidad de penetración.
Barril: (Barrel). Unidad de volumen para petróleo e hidrocarburos derivados; equivale a
42 gal. (US) o 158.987304 litros. Un metro cúbico equivale a 6.28981041 barriles.
Barril de petróleo crudo equivalente (bpce). (Equivalent oil barrel). Es el volumen de
gas (u otros energéticos) expresado en barriles de petróleo crudo a 60oF, y que
equivalen a la misma cantidad de energía (equivalencia energética) obtenida del crudo.
Este término es utilizado frecuentemente para comparar el gas natural en unidades de
volumen de petróleo crudo para proveer una medida común para diferentes calidades
energéticas de gas.
Barriles diarios (bd): (Barrel per day). En producción, el número de barriles de
hidrocarburos producidos en un periodo de 24 horas. Normalmente es una cifra
promedio de un periodo de tiempo más grande. Se calcula dividiendo el número de
barriles durante el año entre 365 o 366 días, según sea el caso.
Batería de separación: (Separation battery). Una serie de plantas o equipos de
producción trabajando como una unidad. Se emplea para separar los componentes
líquidos de los gaseosos en un sistema de recolección. Los separadores pueden ser
verticales, horizontales y esféricos. La separación se lleva a cabo principalmente por
acción de la gravedad, esto es, los líquidos más pesados caen al fondo y el gas se
eleva.
Bombeo mecánico: (Beam pumping). Sistema artificial de producción en el cual el
accionar del equipo de bombeo subsuperficial se origina en la superficie y se transmite a
la bomba por el movimiento ascendente y descendente de las varillas de succión.
Debido a que se utiliza una bomba de émbolo, el movimiento de las varillas produce un
vacío en el interior del barril de trabajo haciendo que el líquido penetre al barril a través
de la válvula de pie ocupando el espacio vacío. El desplazamiento del líquido desde el
fondo del pozo hasta la superficie por el interior de la tubería de producción se realiza
mediante el movimiento ascendente y descendente de la sarta de varillas. Este sistema
es el más usado en pozos someros y de profundidad media; en operaciones costa
afuera resulta pesado y estorboso.
Bombeo neumático: (Gas lift). Sistema artificial de producción en el cual se introducen
al pozo válvulas especiales colocadas en la tubería de producción y a través de las
cuales se inyecta gas a presión que mezclado con el petróleo, contribuye a que éste
ascienda hasta la superficie.
En ocasiones debido al agotamiento y/o baja presión del yacimiento, la aportación del
petróleo puede llegar a ser tan baja que el bombeo neumático se vuelve poco eficiente,
ya que es necesario inyectar grandes cantidades de gas, pero el volumen del petróleo
sigue siendo insignificante. En semejantes casos se pudiera recurrir a otro sistema
artificial com bombeo mecánico.
Cabezal: (Wellhead). Equipo de control ajustado en la boca del pozo, se utiliza para
controlar el flujo y prevenir explosiones y consiste de tuberías, válvulas, tomacorrientes,
preventores de explosión, etc.
Campo: (Field). Area geográfica en la que un número de pozos de petróleo y gas
producen de una misma reserva probada. Un campo puede referirse únicamente a un
área superficial o a formaciones subterráneas. Un campo sencillo puede tener reservas
separadas a diferentes profundidades.
Complejo: Término utilizado en la industria petrolera para referirse a la serie de campos
o plantas que comparten instalaciones superficiales comunes.
Crudo base aromática: (Aromatic base crude oil). Crudo que contiene grandes
cantidades de compuestos aromáticos de bajo peso molecular y naftenos, junto con
cantidades más pequeñas de asfaltos y aceites lubricantes.
Crudo base asfáltica: (Asphalt base crude oil). Crudos que producen altos rendimientos
de brea, asfalto y aceite combustible pesado.
Crudo base nafténica: (Naphtene base crude oil). Crudo que contiene principalmente
naftenos, esto es, compuestos cíclicos saturados con cadenas laterales nafténicas y
parafínicas, pueden contener mucho material asfáltico. Al refinarse estos crudos
producen aceites lubricantes que se diferencian de los obtenidos de crudos parafínicos
por ser de más baja gravedad y viscosidad, así como presentar un menor contenido de
carbón.
Crudo base parafínica o cerosa: (Paraffin base crude oil). Crudo de alto contenido en
ceras y fracciones de aceites lubricantes, conteniendo pequeñas cantidades de naftenos
o asfaltos y bajos en azufre, nitrógeno y oxígeno.
Crudo despuntado: (Topped crude, reduced crude). Petróleo crudo al cual se le han
extraído naftas y otros hidrocarburos ligeros para la producción de aromáticos.
Crudo Istmo: (Isthmus crude oil). Petróleo crudo con densidad 33.6° API y 1.3% en
peso de azufre.
Crudo ligero: (Light crude oil). Petróleo crudo con densidad superior a 27° e inferior a
38° API. Dentro de las regiones productoras más importantes de este tipo de petróleo
crudo en Pemex, se encuentran: la Región Marina Suroeste, Activo Poza Rica y Activo
Cinco Presidentes.
Crudo Maya: (Maya crude oil). Petróleo crudo con densidad de 22° API y 1.3% en peso
de azufre.
Crudo mezcla: (Mixture crude oil). Combinación de crudos exportados por México,
compuesta por los crudos Maya, Istmo y Olmeca.
Crudo Olmeca: (Olmeca crude oil). Petróleo crudo superligero con densidad de 39.3°
API y 0.8% en peso de azufre.
Crudo pesado: (Heavy crude oil). Petróleo crudo con densidad igual o inferior a 22°.
API. Dentro de las regiones productoras más importantes de este tipo de petróleo crudo
en Pemex se encuentran: Activo Altamira y Región Marina Noroeste.
Crudo reconstituido: (Enriched oil). Petróleo crudo despuntado con inyecciones de
pentanos y naftas ligeras.
Crudo superligero: (Extra light oil). Petróleo crudo con densidad superior a 38° API.
Dentro de las regiones productoras más importantes de este tipo de petróleo crudo en
Pemex se encuentran: Activo Jujo–Tecominoacan, Activo Bellota–Chinchorro, Activo
Muspac y Activo Samaria Sitio Grande.
Chango: (Derrickman). Nombre que recibe el operario que tiene encomendados los
trabajos en la parte más alta de la torre de perforación. Este miembro de la cuadrilla de
perforación sostiene la parte superior de la sarta de perforación conforme se saca o se
mete al pozo. También es responsable del equipo de circulación y de las condiciones del
fluido de perforación.
Gas amargo: (Sour gas). Gas natural que contiene hidrocarburos, ácido sulfhídrico y
dióxido de carbono (estos últimos en concentraciones mayores a 50 ppm).
Gas asociado: (Associated gas). Es el gas natural que se encuentra en contacto y/o
disuelto en el petróleo crudo del yacimiento. Este puede ser clasificado como gas de
casquete (libre) o gas en solución (disuelto).
Gas de bombeo neumático: (Gas lift). Gas que se inyecta a la tubería de producción
del pozo, a través de válvulas especiales para disminuir la densidad de la columna
hidráulica en la tubería.
Gas de formación: (Formation gas). Innato al estrato, asociado o no asociado. Gas que
proviene de los yacimientos.
Gas de inyección: (Gas of injection). Gas (nitrógeno, bióxido de carbono, gas seco, etc.)
que se inyecta al yacimiento para mantener la presión, utilizado como sistema de
recuperación secundaria .
Gas dulce: (Sweet gas). Es el gas natural que contiene hidrocarburos y bajas
cantidades de ácido sulfhídrico y dióxido de carbono.
Gas húmedo: (Wet gas). Es el gas natural que contiene más de 3 gal./Mpc de
hidrocarburos líquidos.
Gas natural: (Natural gas). Es una mezcla de hidrocarburos parafínicos ligeros, con el
metano como su principal constituyente con pequeñas cantidades de etano y propano;
con proporciones variables de gases no orgánicos, nitrógeno, dióxido de carbono y ácido
sulfhídrico. El gas natural puede encontrarse asociado con el petróleo crudo o
encontrarse independientemente en pozos de gas no asociado o gas seco. Para su
utilización debe cubrir ciertas especificaciones de calidad como: contenido de licuables
0.1 l/m3 máximo; humedad máxima de 6.9 lb/MMpc; poder calorífico mínimo de 1184
Btu/pc; azufre total 200 ppm máximo; contenido máximo de CO2 + N2 de 3% en volumen.
Es utilizado para uso doméstico en industrias y generación de electricidad.
Gas no asociado: (Non associated gas). Gas natural que se encuentra en reservas que
no contienen petróleo crudo.
Gas seco equivalente a líquido: Es el volumen de gas seco que por su poder calorífico
equivale al petróleo crudo.
Gravedad específica: (Specific gravity, Sg). Es el cociente del peso de un volumen de
material dado entre el peso del mismo volumen de agua medida a la misma temperatura,
se denomina por Sg Tm/Ta.
Gravedad API: (API gravity) Es la gravedad específica de un crudo expresada en
términos de grados API.
Hidrocarburos: (Hydrocarbons). Grupo de compuestos orgánicos que contienen
principalmente carbono e hidrógeno. Son los compuestos orgánicos más simples y
pueden ser considerados como las substancias principales de las que se derivan todos
los demás compuestos orgánicos. Los hidrocarburos más simples son gaseosos a la
temperatura ambiente, a medida que aumenta su peso molecular se vuelven líquidos y
finalmente sólidos, sus tres estados físicos están representados por el gas natural, el
petróleo crudo y el asfalto. Los hidrocarburos pueden ser de cadena abierta (alifáticos) y
enlaces simples los cuales forman el grupo de los (alcanos y parafinas) como el
propano, butano o el hexano. En caso de tener cadena abierta y enlaces dobles forman
el grupo de los alquenos u olefinas como el etileno o el propileno. Los alquinos contienen
enlaces triples y son muy reactivos, por ejemplo el acetileno. Tanto los alquenos como
los alquinos, ambos compuestos insaturados, son producidos principalmente en las
refinerías en especial en el proceso de desintegración (cracking). Los compuestos de
cadena cerrada o cíclicos pueden ser tanto saturados (cicloalcanos) como el ciclohexano
o insaturados. El grupo más importante de hidrocarburos cíclicos insaturados es el de los
aromáticos, que tienen como base un anillo de 6 carbonos y tres enlaces dobles. Entre
los compuestos aromáticos más representativos se encuentran el benceno, el tolueno, el
antroceno y el naftaleno.
Hidrocarburos líquidos totales: (Total liquid hydrocarbons). Es la suma de los
volúmenes de petróleo y condensado, más los líquidos del gas natural obtenidos en
planta.
Hidrocarburos totales: (Total hydrocarbons). Es la suma de los volúmenes de crudo,
condensados, líquidos del gas, y el equivalente líquido del gas seco calculado con base
en el factor de equivalencia de su poder calorífico.
Inyección de gas: (Air drive). Proceso mecánico que proporciona en forma continua o
intermitente gas o aire comprimido al pozo para desplazar los fluidos producidos,
generando una reducción de la presión en el fondo del pozo e incrementando
sustancialmente la tasa de extracción de petróleo.
Lodo de perforación: (Drilling mud). Fluido que se utiliza durante la perforación de un pozo. Además de su función de llevar los recortes de la barrena a la superficie, el lodo
de perforación enfría y lubrica la barrena y la sarta de perforación, previene descontroles
al evitar la manifestación de las presiones de las formaciones del subsuelo, y forma un
enjarre en la pared del agujero para prevenir la pérdida de fluido hacia la formación.
Aunque originalmente era una mezcla de tierra, especialmente arcillas en el agua, el
lodo empleado actualmente es más complejo, ya que es una mezcla de líquidos,
reactivos sólidos y sólidos inertes, el más común es una mezcla de barita, arcillas, agua
y aditivos químicos.
Malacate: (Hoisting engine). Es una de las partes más importantes del equipo de
perforación. Tiene las siguientes funciones: es el centro de control desde donde el
perforador opera el equipo; contiene los embragues, cadenas, engranes aceleradores de
las máquinas y otros mecanismos que permiten dirigir la potencia de los motores a la
operación particular que se desarrolla, conteniendo además un tambor que recoge o
alimenta el cable de perforación.
Perforación de desarrollo. Perforación que se lleva a cabo después del
descubrimiento de una reserva de hidrocarburos. Generalmente se requieren varios
pozos para desarrollar una reserva.

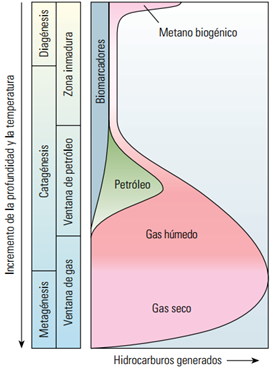

Petróleo (Petroleum): El petróleo es una mezcla que, se presenta en la naturaleza
compuesta predominantemente de hidrocarburos en fase sólida, líquida o gaseosa;
denominando al estado sólido betún natural, al líquido petróleo crudo y al gaseoso gas
natural, esto a condiciones atmosféricas. Existen dos teorías sobre el origen del petróleo:
la inorgánica, que explica la formación del petróleo como resultado de reacciones
geoquímicas entre el agua y el dióxido de carbono y varias substancias inorgánicas,
tales como carburos y carbonatos de los metales y, la orgánica que asume que el
petróleo es producto de una descomposición de los organismos vegetales y animales
que existieron dentro de ciertos periodos de tiempo geológico.
Petróleo crudo alto en azufre: (High sulfur oil). Petróleo que contiene de 0.51 a 2.0%
de azufre; en este caso, la fracción de gasolina lo contiene en no más de 0.15% la de
combustibles para motores a chorro no más de 0.25%, y la de combustibles para
motores diesel, no más del 1%.
Petróleo crudo bajo en azufre: (Light sulfur oil). Petróleo que contiene no más de 0.5%
de azufre, con la particularidad de que la fracción de gasolina lo contiene no más de
0.15%, la de combustible para motores a chorro, no más de 0.1% y la de combustible
para motores diesel, no más de 0.2%.
Petróleo crudo equivalente: Es la suma del petróleo crudo, condensado y gas seco
equivalente al líquido (ver barril de petróleo crudo equivalente).
Plataforma: (Platform). Estructura marina fija construida sobre pilotes desde la cual se
perforan y se operan los pozos. Toda plataforma consta de subestructura y
superestructura. La subestructura es la parte inferior, que va apoyada sobre el lecho
marino y empotrada por medio de pilotes; la superestructura es la parte superior, que
aloja los paquetes de perforación, los equipos de producción, etc.,. según el tipo de
plataforma de que se trate.
Plataforma de compresión: Este tipo de plataforma tiene como función alojar los
equipos compresores que suministran al gas la presión necesaria para su transporte, así
como su acondicionamiento, por ejemplo, el endulzamiento de gas amargo.
Plataforma de enlace: Este tipo de plataforma tiene la función de recolectar el crudo
con gas procedente de las plataformas de producción y lo distribuye para su
procesamiento; también en ella se unen los ductos que recolectan el crudo con los
oleoductos que lo transportan a tierra. En estas plataformas se instalan los cabezales de
recepción y envío de petróleo crudo y gas.
Plataforma de perforación: Este tipo de plataforma tiene como función alojar el equipo,
torre, tubería y accesorios que permitirán perforar el pozo y explotarlo e instalar el
cabezal donde se emplazará más tarde la plataforma de producción; su cubierta consta
de dos niveles, uno de producción a 16m. sobre el nivel del mar y otro de perforación.
Plataforma de producción: En este tipo de plataforma se alojan los equipos y
dispositivos para separar el gas del crudo y bombear este último a tierra; está compuesta
por una subestructura, formada por ocho columnas y una superestructura que consta de
dos niveles al igual que la de perforación.
Plataforma de rebombeo: Como su nombre lo indica, en esta plataforma se localiza
equipo de bombeo que tiene la función de aumentar la presión para el transporte del
crudo desde el punto medio entre las plataformas de enlace y las instalaciones en tierra.
Alojan las turbinas de gas para accionar las bombas y generadores eléctricos suficientes
para satisfacer sus propias necesidades de energía eléctrica.
Plataforma de trabajo: Plataforma colocada en la torre de perforación, en el sistema
rotatorio, a la altura aproximada de los juegos de tuberías de perforación y que sirve para
acomodar al obrero (chango) encargado de manejarlas.
Plataforma habitacional: Como su nombre lo indica, este tipo de plataforma tiene la
función de crear las condiciones adecuadas para que los trabajadores habiten en el lugar
de trabajo. Tiene la capacidad de albergar de 45 a 127 trabajadores, además cuentan
con helipuerto, caseta de radio, equipo contra incendio, potabilizadora de aguas negras,
cocina, comedores, salas de recreo, biblioteca, plantas generadoras de energía eléctrica,
clínica y gimnasio.
Pozo de desarrollo: Pozo perforado y terminado en zona probada de un campo, para la
producción de petróleo crudo y/o gas.
Pozo improductivo: Pozo terminado hasta el objetivo sin lograr obtener producción por
encontrarse seco, por ser no comercial, por columna geológica imprevista o por invasión
de agua.
Pozo de inyección: (Input well). Pozo que se utiliza para inyectar agua, aire o gas a un
estrato con el fin de aumentar la presión de otros pozos en el yacimiento.
Pozo fluyente: (Flowing well). Pozo en el que el petróleo brota a la superficie de la tierra
debido a la presión de la energía del estrato. La salida espontánea del petróleo lleva
pérdidas tanto de éste, como del gas y puede ser causa de incendio o de destrucción
repentina de pozos.
Producción afluente: (Flush production). Producción emitida por un pozo durante el
periodo inicial, antes de que disminuya al nivel de la presión de los pozos que han
venido produciendo por algún tiempo en el mismo campo.
Quemador: (Flaring). Mechero para quema controlada y segura del gas que no puede
ser utilizado por razones técnicas o comerciales.
Recuperación mejorada: Es la extracción adicional del petróleo después de la
recuperación primaria, adicionando energía o alterando las fuerzas naturales del
yacimiento. Esta incluye inyección de agua, o cualquier otro medio que complete los
procesos de recuperación del yacimiento.
Recuperación primaria: (Primary oil recovery). Extracción del petróleo utilizando
únicamente la energía natural disponible en los yacimientos para mover los fluidos, a
través de la roca del yacimiento hacia los pozos.
Recuperación secundaria: (Secondary oil recovery). Se refiere a técnicas de extracción
adicional de petróleo después de la recuperación primaria. Esta incluye inyección de
agua, o gas con el propósito en parte de mantener la presión del yacimiento.
Recursos diferidos: Volumen de hidrocarburos descubierto con pozos exploratorios y
confirmado con pruebas de presión-producción que a condiciones actuales no son
técnica y/o comercialmente explotables. Este recurso, en caso de cambiar
favorablemente las condiciones deberá pasar a la categoría de reservas probadas y
viceversa.
Relación gas-aceite: Indicador que determina el volumen de gas por unidad de volumen
de aceite medidos a condiciones superficiales. Es usado en el análisis de
comportamiento de explotación de yacimientos.
Reserva: (Oil reserves). Es la porción factible de recuperar del volumen total de
hidrocarburos existentes en las rocas del subsuelo.
Reserva original: Es el volumen de hidrocarburos a condiciones atmosféricas, que se
espera recuperar económicamente con los métodos y sistemas de explotación aplicables
a una fecha específica. También se puede decir que es la fracción del recurso que podrá
obtenerse al final de la explotación del yacimiento.
Reserva probable: (Probable reserves). Es la cantidad de hidrocarburos estimada a una
fecha específica, en trampas perforadas y no perforadas, definidas por métodos
geológicos y geofísicos, localizadas en áreas adyacentes a yacimientos productores en
donde se considera que existen probabilidades de obtener técnica y económicamente
producción de hidrocarburos, al mismo nivel estratigráfico donde existan reservas
probadas.
Reserva probada: (Proved reserves). Es el volumen de hidrocarburos medido a
condiciones atmosféricas, que se puede producir económicamente con los métodos y
sistemas de explotación aplicables en el momento de la evaluación, tanto primarios
como secundarios.
Reservas posibles: Es la cantidad de hidrocarburos estimada a una fecha específica en
trampas no perforadas, definidas por métodos geológicos y geofísicos, localizadas en
áreas alejadas de las productoras, pero dentro de la misma provincia geológica
productora, con posibilidades de obtener técnica y económicamente producción de
hidrocarburos, al mismo nivel estratigráfico en donde existan reservas probadas.
Reserva remanente: Es el volumen de hidrocarburos medido a condiciones
atmosféricas, que queda por producirse económicamente de un yacimiento a
determinada fecha, con las técnicas de explotación aplicables. En otra forma, es la
diferencia entre la reserva original y la producción acumulada de hidrocarburos en una
fecha específica.
Revestimiento: Nombre que reciben los diferentes tramos de tubería que se cementan
dentro del pozo. Estas tuberías de revestimiento varían su diámetro y número de
acuerdo a las diferentes áreas perforadas, las profundidades y las características
productoras del pozo. Generalmente se revisten tres tuberías en un pozo; a la de mayor
diámetro se le llama tubería superficial y de control, a la siguiente intermedia y a la de
menor diámetro y mayor profundidad, tubería de explotación.
Tubería de perforación: Es el conjunto de tubos ligados por medio de uniones o
acoplamientos cónicos especiales, que lleva en su extremo inferior la barrena o
herramienta de perforación en el sistema rotatorio. Los tramos de tubería que
regularmente se usan son de aproximadamente 9 m (30 pies).
Tubería de producción: Conjunto de tubos unidos por copies y roscas que se introduce
en el pozo cuando este se va a poner en producción, para que los hidrocarburos aceite
y/o gas fluyan desde el fondo a la superficie en forma controlada.
